0 تا 100 طراحی وصله ستون

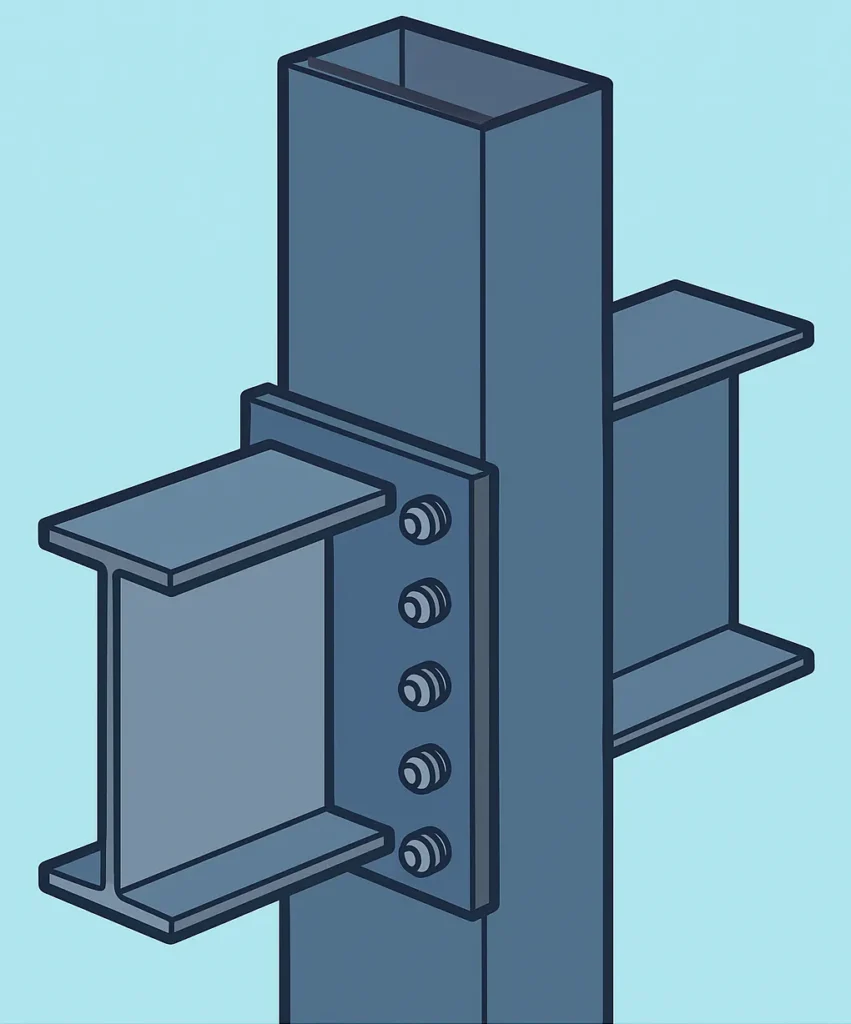

مفهوم اتصال ستون به ستون در سازه‌های فلزی

اتصال ستون به ستون فرآیندی است که در آن بار و نیروهای وارده از یک ستون به ستون دیگر منتقل می‌شود تا سازه به صورت یکپارچه و با استحکام کافی عمل کند. این نوع اتصال در سازه‌های فولادی اهمیت بسیاری دارد چرا که ستون‌ها عناصر باربر اصلی در اسکلت سازه به شمار می‌روند و هر گونه ضعف در اتصال آن‌ها می‌تواند منجر به کاهش ایمنی و قابلیت تحمل بار سازه شود.

اهمیت اتصالات ستون به ستون در طول عمر سازه

اتصال محکم و صحیح ستون به ستون باعث حفظ پایداری نیروهای کششی، فشاری و خمشی می‌گردد و تضمین می‌کند که بارهای وارده از طریق ستون‌ها به شالوده و دیگر اجزای سازه به درستی منتقل شود. استفاده از نرم‌افزارهای طراحی مانند «سازه نگار» به مهندسان این امکان را می‌دهد که اتصالات را با دقت بالا و طبق آیین‌نامه‌های معتبر طراحی کنند تا عملکرد بهینه و مقاومت مناسب سازه حاصل شود.

روش‌های اجرایی اتصال ستون به ستون

برای اجرای اتصالات ستون به ستون عمدتاً از روش‌های جوشی و پیچی استفاده می‌شود. انتخاب روش مناسب بستگی به شرایط سازه، نوع بارگذاری و استانداردهای طراحی دارد. مراحل اصلی اجرای اتصال عبارتند از:

• بررسی دقیق محل و نحوه اتصال با مدل‌های نرم‌افزاری
• محاسبه دقیق نیروها و تعیین نوع اتصال
• انجام جوشکاری یا پیچ‌کاری با رعایت استانداردهای فنی
• کنترل کیفی و تست‌های استحکام نهایی اتصال



ویژگی‌های کلیدی اتصال‌های بهینه در سازه‌های فولادی

اتصال ستون به ستون باید شرایط زیر را داشته باشد:

• توانایی انتقال بارهای قائم و جانبی
• امکان جذب تنش‌های اضافی تحت بارگذاری غیرمنتظره
• سهولت در نصب و بازرسی اتصالات
• هماهنگی با طراحی کلی سازه از نظر هندسی و مقاومتی

نمونه مقایسه روش‌های اتصال ستون به ستون

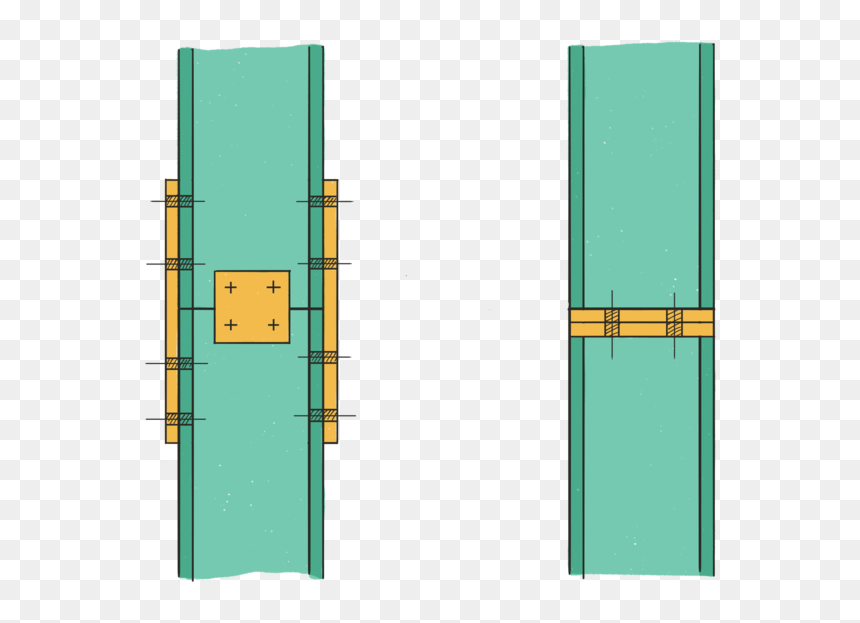

وصله فلزی جوشی در ستون‌ها

وصله فلزی جوشی یکی از رایج‌ترین انواع وصله ستون است که با استفاده از جوشکاری دو قطعه ستون به یکدیگر انجام می‌شود و بارهای محوری و برشی را به صورت یکپارچه منتقل می‌کند. این نوع وصله در سازه‌هایی که نیاز به اتصالی محکم و صلب دارند کاربرد زیادی دارد و مناسب برای انتقال نیروهای بزرگ و شرایط بحرانی است. اجرای دقیق جوش با رعایت استانداردها و کنترل کیفیت از اهمیت بالایی برخوردار است تا از بروز ترک و ضعف اتصال جلوگیری شود.

وصله پیچ‌دار و کاربرد آن در اتصالات ستون

وصله پیچ‌دار ستون معمولاً برای سازه‌هایی به کار می‌رود که نیاز به جداسازی یا تعمیرات احتمالی در آینده وجود دارد و یا در شرایطی که سرعت نصب و اجرای اتصال مد نظر است. پیچ‌ها با قطر و تعداد مناسب بسته به بارهای وارده انتخاب شده و از طریق صفحات وصله به ستون‌ها متصل می‌شوند. این نوع وصله انعطاف‌پذیری بیشتری نسبت به وصله جوشی دارد ولی ممکن است در شرایط تنش‌های دینامیکی زیاد، نیاز به بازبینی دوره‌ای داشته باشد.

وصله ترکیبی جوشی و پیچی برای ستون‌ها

در برخی موارد، وصله‌ها به صورت ترکیبی از جوش و پیچ اجرا می‌شوند تا مزایای هر دو نوع اتصال را با هم داشته باشند. این روش باعث افزایش مقاومت نشست و همچنین امکان باز کردن اتصالات برای تعمیرات می‌شود. معمولاً در سازه‌های بزرگ و حساس از این نوع وصله استفاده می‌شود که هم باربری بالا و هم قابلیت سرویس آسان مورد نیاز است. این نوع وصله، طراحی و اجرای پیچیده‌تری دارد و نیازمند مهارت بالای نصاب‌ها و کنترل کیفی است.

شرایط انتخاب انواع وصله ستون‌ها

انتخاب نوع وصله مناسب بستگی به چند معیار کلیدی دارد:

• نوع بارگذاری و شدت نیروهای محوری و برشی
• امکان دسترسی و شرایط محیطی محل اجرا
• نیاز به سهولت تعمیر و نگهداری در آینده
• محدودیت‌های زمانی و نیروی انسانی متخصص

به عنوان مثال، در پروژه‌هایی که زمان اجرای کوتاه اهمیت دارد و شرایط اجازه جوشکاری ندارد، وصله پیچ‌دار گزینه مناسبی است، در حالی که برای پروژه‌های بلندمدت با بارهای بسیار بزرگ، وصله جوشی اولویت دارد.

جدول مقایسه ویژگی‌های انواع وصله ستون

بررسی مبحث ۱۰ مقررات ملی ساختمان در طراحی وصله ستون

طبق مبحث ۱۰ مقررات ملی ساختمان ویرایش‌های ۱۳۸۷ و ۱۳۹۲، طراحی وصله ستون باید به گونه‌ای انجام شود که انتقال بارهای محوری و جانبی به صورت ایمن و بدون تمرکز تنش اضافی صورت پذیرد. این مقررات نوع و ضخامت ورق‌های طولی، صفحات پرکننده، همچنین ابعاد و کیفیت جوش‌ها را مشخص کرده است تا مقاومت و سختی وصله تضمین شود. رعایت این مقررات به شکل دقیق برای اطمینان از عملکرد سازه در برابر نیروهای الزامی است.

ورق‌های طولی و پرکننده در وصله ستون

مبحث ۱۰ تاکید ویژه‌ای بر استفاده از ورق‌های طولی و ورق‌های پرکننده در طراحی وصله دارد. ورق‌های طولی کنار ستون نصب شده و انتقال نیروهای محوری را تسهیل می‌کنند، در حالی که ورق‌های پرکننده فضای بین دو قطعه ستون را پر کرده و از تغییر شکل موضعی جلوگیری می‌کنند. ضخامت و مشخصات این ورق‌ها بر اساس بار طراحی و نوع اتصال (جوشی یا پیچی) تعیین می‌شود.

اهمیت کیفیت و مشخصات جوش در وصله ستون

مبحث ۱۰ مقررات به وضوح نوع جوش‌های لازم برای وصله ستون را تعریف می‌کند. جوش‌ها باید از نوع کامل نفوذی (Full penetration) باشند تا استحکام کافی داشته باشند و قادر به انتقال نیروهای کششی، فشاری، و برشی باشند. کنترل کیفیت جوش، استفاده از روش‌های تست غیرمخرب و انتخاب الکترود و الگوهای جوشکاری استاندارد از جمله نکات کلیدی این مبحث است که تضمین‌کننده دوام و عملکرد وصله خواهد بود.

نکات کلیدی در اجرای طراحی وصله طبق مقررات ملی ساختمان

• استفاده از ورق‌های طولی و پرکننده با ضخامت استاندارد برای جلوگیری از تمرکز تنش و کمانش موضعی
• انجام جوش‌های نفوذی کامل با رعایت دستورالعمل‌های کیفیت و استانداردهای ایزو
• انطباق طرح وصله با بارگذاری‌های محاسبه شده از مدل‌های نرم‌افزاری نظیر نرم‌افزار سازه نگار
• تأیید نهایی وصله توسط کنترل‌های فنی و آزمایش‌های عملکردی

جدول مشخصات کلیدی طراحی وصله ستون بر اساس مبحث ۱۰

محاسبه دقیق نیروهای وصله ستون

برای طراحی وصله ستون، نخستین گام محاسبه نیروهای محوری، برشی و لنگرهای ناشی از بارهای وارده است که باید به صورت دقیق به وسیله نرم‌افزارهای تخصصی مانند «سازه نگار» انجام شود. این محاسبه‌ها معمولاً بر اساس مدل تحلیل سازه و بارگذاری‌های دینامیکی و استاتیکی است. هدف اصلی توزیع درست نیروها در نقاط اتصال است تا از تمرکز تنش و ضعف موضعی جلوگیری شود؛ در غیر این صورت ممکن است وصله دچار شکست یا تغییر شکل ناخواسته شود.

نحوه توزیع نیروها بین اجزای وصله ستون

پس از تعیین نیروها، نحوه توزیع آن‌ها بین المان‌های وصله مانند ورق‌های طولی، ورق پرکننده، پیچ‌ها و جوش‌ها اهمیت زیادی دارد. توزیع نیرو به گونه‌ای انجام می‌شود که بار به صورت متوازن میان اجزا تقسیم شود و هیچ نقطه‌ای بار بیش از ظرفیت خود را تحمل نکند. معمولاً ورق‌های طولی نیروی محوری را منتقل کرده و ورق‌های پرکننده از کمانش موضعی جلوگیری می‌کنند، در حالی که پیچ‌ها و جوش‌ها بار برشی و لنگر را کنترل می‌کنند.

معادلات و روش‌های استاندارد در تحلیل نیروی وصله

معادلات طراحی وصله ستون بر مبنای مقررات ملی ساختمان و آیین‌نامه‌های بین‌المللی مانند AISC یا Eurocode است. برای مثال:

• انقباض تنش محوری σ = نیرو محوری تقسیم بر مساحت سطح مقطع وصله
• تنش برشی τ در پیچ‌ها یا جوش‌ها با روابط مکانیکی محاسبه می‌شود تا از حد مجاز تجاوز نکند
• محاسبه لنگرها و نیروهای پیچشی برای تعیین ابعاد ورق‌ها و تعداد پیچ‌ها

نرم‌افزارهای طراحی مانند «سازه نگار» این محاسبات را به صورت خودکار انجام می‌دهند و مهندس را در انتخاب بهینه ابعاد و مشخصات وصله یاری می‌دهند.

نمونه جدول توزیع نیروهای وصله در یک اتصال ستون به ستون

مبانی طراحی لرزه‌ای وصله‌های ستون در سازه‌های فولادی

در طراحی لرزه‌ای وصله ستون، هدف اصلی تضمین انتقال ایمن و مقاوم بارهای لرزه‌ای از یک ستون به ستون مجاور است به‌طوری که دچار تغییر شکل‌های پلاستیک ناخواسته یا شکست موضعی نگردد. بر خلاف طراحی صرفاً الاستیک، در طراحی لرزه‌ای باید احتمال وقوع خرابی‌های موضعی را کاهش داد و با در نظر گرفتن ظرفیت میرایی انرژی سازه، وصله‌ها را به گونه‌ای طراحی کرد که تحمل تغییرشکل‌های بزرگ داشته باشند. استفاده از ورق‌های طولی مقاوم، صفحات پرکننده مناسب و جوش‌های نفوذی کامل از جمله الزامات کلیدی است.

الزامات مقاومتی و سختی وصله در مقابل زلزله

وصله‌های طراحی لرزه‌ای باید توانایی تحمل نیروهای محوری، برشی و همچنین لنگرهای پیچشی ناشی از حرکات شدید زمین را داشته باشند. ضخامت ورق‌های وصله و نوع جوشکاری باید به نحوی انتخاب شود که تمرکز تنش در محل وصله کاهش یابد و از کمانش موضعی جلوگیری شود. طراحی معمولا بر اساس ضوابط آیین‌نامه 2800 ایران و دستورالعمل‌های AISC صورت می‌گیرد تا وصله مقاومت کافی در برابر بارگذاری‌های دینامیکی را داشته باشد.

تاثیر نرم‌افزارهای طراحی حرفه‌ای در تحقق الزامات لرزه‌ای وصله ستون

استفاده از نرم‌افزار تخصصی خصصی طراحی و ترسیم سازه نگار که بر اساس آخرین ویرایش آیین‌نامه‌های 2800 و AISC طراحی لرزه‌ای را انجام می‌دهند، امکان طراحی دقیق و بهینه وصله‌ها را فراهم می‌سازد. این نرم‌افزارها ضمن امکان شبیه‌سازی رفتار غیرخطی اتصالات، توانایی تحلیل توزیع نیروها و تشخیص نقاط بحرانی را دارند. این ویژگی‌ها کمک می‌کند مهندسین طراح، وصله‌هایی با مقاومت مناسب و کارکرد لرزه‌ای بالا را به صورت بهینه و اقتصادی تولید کنند و مشکلات اجرایی و ایمنی را کاهش دهند.

کمک نرم‌افزار سازه‌نگار به بهبود طراحی و ترسیم اتصالات

نرم‌افزار سازه‌نگار به عنوان ابزاری تخصصی در حوزه طراحی سازه‌های فولادی، فرآیند طراحی و ترسیم اتصالات ستون به ستون را به شکل قابل توجهی تسهیل می‌کند. این نرم‌افزار با محاسبات دقیق بر پایه آخرین ویرایش آیین‌نامه‌ها امکان مدل‌سازی دقیق توزیع نیرو، ابعاد بهینه ورق‌ها و جوش‌ها را فراهم می‌آورد. در نتیجه، خطاهای انسانی کاهش یافته و سرعت انجام پروژه به طور چشمگیری افزایش می‌یابد.

ویژگی‌های کلیدی سازه‌نگار در بهبود کیفیت اتصال ستون

از مهم‌ترین قابلیت‌های سازه‌نگار می‌توان به موارد زیر اشاره کرد:

• طراحی اتصالات بصورت هوشمند و خودکار با استفاده از روش‌های ASD و LRFD
• کنترل کامل سازه طبق آیین‌نامه 2800 و ضوابط مربوطه
• نمایش سه‌بعدی اتصالات و امکان بررسی جزئیات اجرایی
• خروجی دقیق نقشه‌های اجرایی و دفترچه محاسبات معتبر
• انتقال مدل طراحی شده به نرم‌افزار Tekla برای ساخت سازه

چگونگی کاهش زمان و هزینه با بهره‌گیری از سازه‌نگار

با استفاده از سازه‌نگار، مهندسان می‌توانند به سرعت طرح‌های اولیه را تحلیل و بهینه‌سازی کنند بدون نیاز به محاسبات دستی پیچیده و زمان‌بر. این روند نه تنها خطاهای احتمالی در طراحی را کم می‌کند بلکه باعث می‌شود هزینه‌های مرتبط با طراحی و ترسیم نقشه‌ها به حداقل برسد. به عنوان مثال، در پروژه‌ای واقعی، استفاده از سازه‌نگار موجب کاهش ۳۰ درصدی زمان طراحی و افزایش دقت محاسبات شد که به بهبود کیفیت کلی سازه انجامید.

همکاری نرم‌افزار سازه‌نگار با تیم‌های مهندسی و اجرایی

سازه‌نگار به دلیل داشتن محیطی مستقل و قابلیت انتقال داده‌ها، امکان همکاری موثر بین مهندسین طراح، سازندگان و ناظرین پروژه را فراهم می‌کند. این تعامل باعث شده هماهنگی بین مراحل طراحی، نقشه‌کشی و اجرای سازه بهبود یابد و اشتباهات ناشی از عدم هماهنگی کاهش یابد. همچنین امکان حصول اطمینان از انطباق دقیق طراحی با استانداردهای ملی و بین‌المللی فراهم می‌آید.

جمع‌بندی نهایی: طراحی هوشمندانه برای سازه‌ای پایدار

اتصالات ستون به ستون، شریان‌های حیاتی در اسکلت هر سازه فولادی هستند که پایداری، ایمنی، و طول عمر آن را تضمین می‌کنند. از انتقال یکپارچه نیروهای محوری و جانبی گرفته تا مقاومت در برابر لرزش‌های شدید زمین، هر جزء در این اتصالات نقشی کلیدی ایفا می‌کند. انتخاب روش صحیح، چه جوشی، چه پیچی یا ترکیبی، تنها با در نظر گرفتن دقیق نوع بارگذاری، شرایط محیطی و الزامات آیین‌نامه‌ای نظیر مبحث ۱۰ مقررات ملی ساختمان امکان‌پذیر است. رعایت استانداردهای کیفیت در اجرا، به‌ویژه در جوشکاری و مونتاژ پیچ‌ها، از اهمیت فوق‌العاده‌ای برخوردار است تا از هرگونه ضعف یا گسیختگی احتمالی جلوگیری شود.

در دنیای امروز که سرعت و دقت در پروژه‌های ساختمانی حرف اول را می‌زند، بهره‌گیری از ابزارهای پیشرفته‌ای مانند نرم‌افزار «سازه نگار» دیگر یک انتخاب نیست، بلکه یک ضرورت است. این نرم‌افزار با قابلیت‌های بی‌نظیر خود در محاسبه دقیق نیروها، مدل‌سازی سه‌بعدی اتصالات، و ارائه نقشه‌های اجرایی منطبق با جدیدترین آیین‌نامه‌ها، نه تنها خطاهای انسانی را به حداقل می‌رساند، بلکه در زمان و هزینه‌های طراحی صرفه‌جویی چشمگیری به ارمغان می‌آورد. این رویکرد هوشمندانه، ضامن پایداری و دوام سازه‌هایی است که برای نسل‌ها خدمت خواهند کرد.

برای اطمینان از طراحی اتصالات ستون به ستون با بالاترین استانداردهای ایمنی و کارایی، و همچنین بهره‌گیری از تجربه و دانش متخصصان در این حوزه، می‌توانید همین امروز با ما تماس بگیرید. کارشناسان ما آماده‌اند تا با ارائه مشاوره تلفنی تخصصی، شما را در انتخاب بهترین راهکارها و پیاده‌سازی اتصالات بهینه یاری رسانند و به سوالات شما در خصوص طراحی اتصالات فولادی پاسخ دهند. پایداری سازه شما، اولویت ماست.
