مهاربند همگرا ضربدری: عملکرد، طراحی و کاربرد در سازه‌های مقاوم لرزه‌ای

تعریف مهاربند ضربدری در سازه‌های فولادی

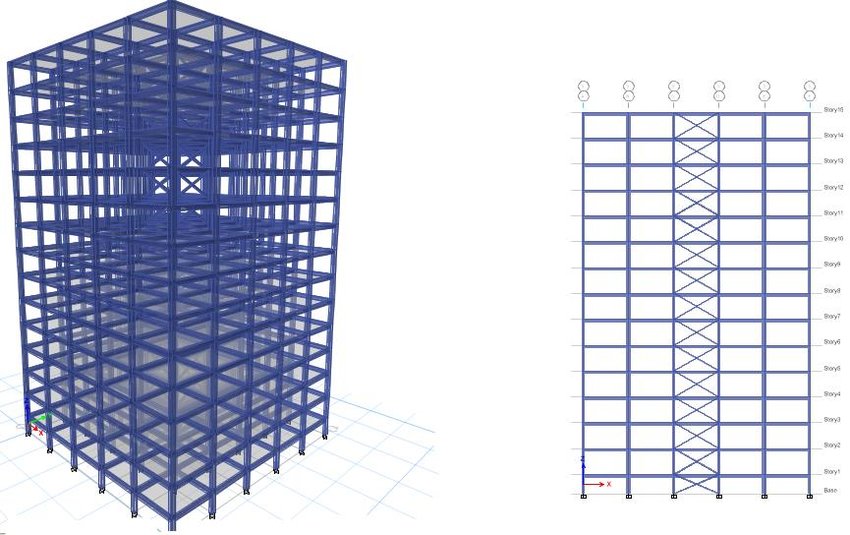

مهاربند ضربدری نوعی عضو باربر جانبی است که به صورت دو میلگرد یا پروفیل فولادی به شکل ضربدر (X) در میان قاب‌های فولادی نصب می‌شود. این مهاربند با اتصال به تیرها و ستون‌ها، طی دو مسیر مورب نیروهای جانبی ناشی از زلزله یا باد را به فونداسیون منتقل می‌کند و مانع از تغییر شکل‌های زیاد و شکست سازه می‌شود.

نحوه عملکرد مهاربند ضربدری در مقابله با نیروهای جانبی

هنگام وارد شدن نیروی جانبی به سازه، مهاربندهای ضربدری در یکی از مسیرهای خود تحت کشش و در مسیر دیگر تحت فشار قرار می‌گیرند. این ساختار دو جهته امکان تقسیم بار و انتقال نیروی برشی را به شکل متقارن فراهم می‌آورد و از کمانش یا تغییر شکل ناخواسته سازه جلوگیری می‌کند.

مزایا و نقش کلیدی مهاربند ضربدری در افزایش ایمنی لرزه‌ای

یکی از دلایل استفاده گسترده از مهاربند ضربدری در سازه‌های مقاوم لرزه‌ای، افزایش سختی و استحکام قاب‌های فولادی است که باعث کاهش جابجایی جانبی و بهبود رفتار دینامیکی سازه می‌شود. همچنین این مهاربندها به دلیل سادگی اجرا و اتصال قابل اطمینان، در پروژه‌های عمرانی مختلف مورد توجه ویژه قرار دارند.

اصول طراحی مهاربند ضربدری با استانداردهای ملی

در طراحی مهاربندهای ضربدری، باید به مواردی مانند ابعاد مقاطع، نوع اتصالات (پیچی یا جوشی)، و شرایط بارگذاری توجه کرد. نرم‌افزارهای تخصصی مانند «سازه نگار» شرکت رایان سازه این امکان را فراهم می‌آورند که مهاربندها مطابق آیین‌نامه 2800 با دقت بالا مدل‌سازی و تحلیل شوند، به‌گونه‌ای که عملکرد سازه در برابر زلزله بهینه گردد.

نمونه کاربرد و یادآوری نکات اجرایی

در بسیاری از پروژه‌های صنعتی و ساختمانی، استفاده از مهاربند ضربدری کمک کرده تا سازه در برابر زلزله‌های متوسط تا قوی پایدار باقی بماند. توصیه می‌شود هنگام نصب مهاربند ضربدری توجه ویژه‌ای به تراز دقیق و جوشکاری یا پیچ‌کاری استاندارد شود تا از انتقال صحیح نیروها اطمینان حاصل گردد.

مقایسه ساختاری مهاربند همگرا ضربدری با مهاربندهای V، K و واگرا

مهاربند همگرا ضربدری تفاوت عمده‌ای با پیکربندی‌های مهاربندی رایج مانند V، K و واگرا در نحوه توزیع نیروها و اتصال به قاب‌های سازه‌ای دارد. این مهاربند در یک قاب فولادی به شکل ضربدر اجرا می‌شود که هر دو میلگرد تحت کشش و فشار به طور متقارن عمل کرده و نیروی جانبی را به طور همزمان به ستون‌ها منتقل می‌کنند. در مقابل، مهاربندهای V و K معمولا نقطه اتصال آنها به ستون متفاوت است و در مهاربند واگرا، اعضا به سمت بیرون قاب متمایل می‌شوند و نیروها را به صورت متفاوتی انتقال می‌دهند.

مزیت‌های عملکردی مهاربند همگرا ضربدری نسبت به سایر پیکربندی‌ها

مهاربند همگرا ضربدری به دلیل تقارن در اتصال و قدرت بالاتر، در برابر کمانش جانبی و تغییر شکل‌های غیرمطلوب مقاوم‌تر است. این نوع مهاربند توان بالاتری در جذب انرژی زلزله و توزیع متوازن نیروهای برشی دارد که باعث کاهش آسیب دیدگی سازه می‌شود. برای نمونه، در مهاربندهای K زوایای پیچیده‌تر و در مهاربندهای واگرا امکان گسیختگی اتصالات به اشکال متفاوت بیشتر وجود دارد که در مهاربند همگرا به دلیل ورود نیروها در نقاط مشخص این احتمال کاهش می‌یابد.

تفاوت در طراحی و اجرای مهاربند همگرا ضربدری با مدل‌های دیگر

اجرای مهاربند همگرا ضربدری نیازمند دقت و تناسب ابعاد مهاربندها برای تضمین عملکرد مطلوب است. طراحی این نوع مهاربند در نرم‌افزارهایی همچون سازه نگار، به مهندسین توانمند امکان می‌دهد تا تحلیل دقیق‌تری از رفتار سازه در انواع بارگذاری لرزه‌ای داشته باشند. برخلاف مهاربندهای K و V که ممکن است نیاز به تقویت بیشتر اتصالات و تیرها داشته باشند، مهاربندهای ضربدری همگرا با کاهش نقاط بحرانی اتصال، ساده‌تر و مقرون به صرفه‌تر در اجرا هستند.

کاربری‌های رایج و انتخاب مناسب پیکربندی مهاربندها در پروژه‌های مقاوم لرزه‌ای

مطالعات میدانی نشان داده است که مهاربند همگرا ضربدری به ویژه در ساختمان‌های بلند و اسکلت‌های فولادی با مقاومت بالا کاربرد گسترده‌ای دارد. انتخاب نوع مهاربند در هر پروژه با توجه به شرایط بارگذاری، ارتفاع سازه و محدودیت‌های اجرایی صورت می‌گیرد. مهاربند ضربدری همگرا با فراهم آوردن توازن نیروها و کاهش نیاز به تقویت‌های اضافی، گزینه مناسبی برای سازه‌های نیازمند ایمنی بالا در برابر زلزله است.

سختی و پایداری سازه با مهاربند ضربدری

مهاربند ضربدری نقش مهمی در افزایش سختی سازه‌های فولادی ایفا می‌کند. با ایجاد اتصال متقاطع بین تیر و ستون، این مهاربند نیروی جانبی زلزله را به خوبی جذب و به سیستم انتقال می‌دهد که منجر به کاهش جابجایی‌های جانبی می‌شود. در نتیجه، سازه کمتر دچار تغییر شکل‌های مخرب و ناپایداری می‌گردد و ایمنی کلی آن افزایش می‌یابد.

جذب انرژی و عملکرد دینامیکی مهاربند ضربدری

وجود دو مسیر مورب که نیروهای کششی و فشاری را همزمان تحمل می‌کنند، موجب می‌شود مهاربند ضربدری انرژی وارد شده ناشی از زلزله به سازه را با راندمان بالا جذب کند. این عملکرد باعث می‌شود ضربه‌های لرزه‌ای به تدریج کاهش یافته و مانع از تمرکز تنش در نقاط خاصی از قاب شود. این ویژگی در مقایسه با مهاربندهای دیگر، مقاومت لرزه‌ای سازه را تقویت می‌کند.

محدودیت‌های معماری و تاثیر آن بر طراحی مهاربند ضربدری

یکی از چالش‌های اصلی استفاده از مهاربند ضربدری، تاثیر آن بر جانمایی فضاهای داخلی ساختمان است. به دلیل حضور اعضای ضربدری، ممکن است محدودیت‌هایی در محل پنجره‌ها، درها و فضای قابل استفاده ایجاد شود که به خصوص در طراحی فضاهای اداری و تجاری مهم است. این موضوع نیازمند برنامه‌ریزی دقیق و هماهنگی با معماران برای تلفیق عملکرد سازه و زیبایی‌شناسی معماری است.

معایب اجرایی و نکات قابل توجه در نصب مهاربند ضربدری

در حین نصب، پیچیدگی اتصال دو عضو ضربدری به ستون‌ها و تیرها ممکن است زمان و هزینه اجرا را افزایش دهد. نیاز به جوشکاری دقیق یا اتصال پیچ‌خور قوی اهمیت بالایی دارد تا از انتقال صحیح نیروها اطمینان حاصل شود. همچنین در صورت نبود دقت اجرایی، احتمال بروز خوردگی، تغییر شکل و کاهش عمر مفید مهاربند افزایش می‌یابد.

چابکی سیستم طراحی با استفاده از نرم‌افزارهای تخصصی

نرم‌افزار سازه نگار شرکت رایان سازه، امکان طراحی و تحلیل دقیق مهاربند ضربدری را مطابق با آیین‌نامه 2800 فراهم می‌آورند. این نرم‌افزارها به مهندسین کمک می‌کنند تا پارامترهای سختی، جذب انرژی و محدودیت‌های معماری را همزمان در نظر گرفته و طرح بهینه را ارائه کنند که ضامن کارایی و ایمنی بالاتر سازه باشد.

ملاک‌های اصلی طراحی مهاربند ضربدری در آیین‌نامه‌های معتبر

طراحی مهاربند ضربدری در سازه‌های فولادی بر اساس آیین‌نامه‌های معتبر مانند مبحث ۱۰ مقررات ملی ساختمان و استاندارد AISC به دقت و رعایت چند قاعده کلیدی نیاز دارد. نکته مهم این است که مهاربندها باید ضمن تأمین مقاومت کافی، شرایط سختی، و ظرفیت جذب انرژی دینامیکی را داشته باشند تا در برابر بارهای جانبی زلزله از تغییر شکل‌های غیرمجاز جلوگیری کنند. از جمله موارد مهم در این آیین‌نامه‌ها ابعاد مناسب اعضا، نوع مقاطع، و جزئیات اتصالات است که باید برای هر پروژه بر اساس بارگذاری و شرایط محیطی استاندارد شود.

تعیین مقاطع و کنترل ظرفیت کششی و فشاری در مهاربندها

براساس الزامات مبحث ۱۰ و AISC، مهاربند ضربدری باید به گونه‌ای طراحی شود که ظرفیت تحمل بارهای کششی و فشاری به درستی کنترل گردد. معمولاً مقاطع استفاده شده برای این مهاربندها باید حداقل ضوابط مقاومت تسلیم و تنش‌های تسلیم تعریف شده توسط آیین‌نامه را داشته باشند. همچنین طول مهاربند، قطر مقطع، و ضریب لاغری به منظور جلوگیری از کمانش، طبق فرمول‌های آیین‌نامه تعیین می‌شود تا مهاربند توان مقابله با بارهای لرزه‌ای را داشته باشد.

اهمیت جزئیات اتصالات و الزامات اجرایی در استانداردها

یکی از شاخصه‌های حیاتی طراحی مهاربند ضربدری توجه ویژه به جزئیات اتصال است. مبحث ۱۰ مقررات ملی و استاندارد AISC تاکید دارند که اتصالات باید به صورتی طراحی و اجرا شوند که انتقال نیروهای برشی، کششی و فشاری به‌صورت ایمن و دقیق صورت پذیرد. استفاده از اتصالات جوشی با کیفیت مناسب یا اتصال پیچی با پیچ‌های پرمقاومت با گشتاور تعریف شده از نکات ضروری است. کنترل دقیق نصب و کیفیت اجرایی اتصالات نقش بسزایی در عملکرد لرزه‌ای سازه دارد.

تطبیق طراحی با شرایط بارگذاری و رفتار غیرخطی

در آیین‌نامه‌ها طراحی مهاربند ضربدری باید به نحوی انجام گیرد که رفتار سازه در شرایط بارگذاری لرزه‌ای غیرخطی مورد بررسی قرار گیرد. به‌کارگیری روش‌های تحلیل غیرخطی در نرم‌افزارهای تخصصی مانند سازه نگار، امکان شبیه‌سازی دقیق‌تر عملکرد واقعی مهاربندها را فراهم می‌آورد. این تحلیل‌ها کمک می‌کند تا جزئیات طراحی از جمله تغییر شکل‌های مجاز، ظرفیت جذب انرژی و نقاط محتمل آسیب دیده تشخیص داده شوند و شرایط بهینه جهت افزایش ایمنی ساختمان اتخاذ شود.

نمونه عملی و توصیه‌های فنی بر اساس مراجع استاندارد

در پروژه‌های عملی، معمولاً طراحی مهاربند ضربدری با رعایت مبحث ۱۰ و AISC همراه است، به گونه‌ای که علاوه بر رعایت ابعاد و جزئیات اجرایی، کنترل‌های مربوط به پیچش، کمانش موضعی و نفوذ نیروها در اتصال لحاظ شود. به عنوان نمونه، استفاده از پروفیل‌های قوی با مقطع مناسب و رعایت فاصله استاندارد بین نقاط اتصال سبب کاهش نقاط ضعف لرزه‌ای و افزایش دوام سازه می‌شود. همچنین تاکید می‌شود که مهندسین از نرم‌افزارهای پیشرفته مانند سازه نگار رایان سازه بهره ببرند تا در کوتاه‌ترین زمان و با دقت بالا تمامی ضوابط آیین‌نامه‌ای به صورت خودکار تحلیل و اعمال شود.

پاسخ مهاربند ضربدری به بارهای لرزه‌ای در قاب‌های فولادی

در مواجهه با بارهای دینامیکی و لرزه‌ای، قاب‌های مهاربندی شده با مهاربند ضربدری به دلیل ساختار متقارن، به‌خوبی نیروهای جانبی را جذب کرده و به ستون‌ها منتقل می‌کنند. تحت اثر نیروهای زلزله، مهاربندها به صورت همزمان تحت کشش و فشار قرار گرفته و این دوگانگی عملکرد باعث افزایش پایداری سازه می‌شود. این مکانیزم مصرف انرژی لرزه‌ای را افزایش داده و از خسارت‌های شدید در سازه جلوگیری می‌کند.

اثر سختی و جذب انرژی در بهبود رفتار لرزه‌ای مهاربندها

وجود اعضای ضربدری باعث افزایش سختی جانبی قاب و کاهش جابجایی‌های افقی می‌گردد که این امر ضمن محافظت از اعضای اصلی، از ناپایداری و کمانش آن‌ها جلوگیری می‌کند. همچنین به دلیل ترکیب نیروهای کششی و فشاری در دو عضو متقابل، مهاربندهای ضربدری توانایی جذب انرژی لرزه‌ای بالاتری دارند نسبت به سیستم‌های مهاربندی دیگر، که این ویژگی به خصوص در زلزله‌های شدید نقطه قوت این سیستم محسوب می‌شود.

نکات کلیدی تحلیل غیرخطی دینامیکی قاب‌های مهاربندی شده ضربدری

تحلیل رفتار لرزه‌ای این قاب‌ها باید با توجه به رفتار غیرخطی مهاربند که معمولا در حالت تسلیم کششی دیده می‌شود انجام شود. در این تحلیل‌ها توجه به تغییر شکل‌های پلاستیکی و انتقال نیروها در اتصالات اهمیت فراوان دارد. نرم‌افزارهای تخصصی نظیر سازه نگار رایان سازه، این امکان را فراهم می‌کنند که مهاربندها بر اساس آیین‌نامه 2800 و با مدل‌سازی بنابر رفتار غیرخطی با دقت بالا شبیه‌سازی شوند، تا عملکرد واقعی و ظرفیت جذب انرژی سازه به خوبی ارزیابی گردد.

تاثیر اتصالات و جزئیات اجرایی در عملکرد لرزه‌ای قاب‌ها

کیفیت اتصال مهاربندهای ضربدری به تیر و ستون به شدت روی رفتار لرزه‌ای تاثیرگذار است؛ اتصالات باید مقاوم در برابر بارهای کششی و فشاری بوده و از انتقال درست نیرو به سازه اطمینان حاصل کنند. استفاده از اتصالات پیچی با پیچ‌های پرمقاومت یا جوشکاری با کیفیت، همراه با کنترل‌های دقیق اجرا، به بهینه‌سازی عملکرد لرزه‌ای مهاربند و افزایش دوام سازه کمک می‌کند.

نمونه کاربردی از بهبود رفتار لرزه‌ای در پروژه‌های صنعتی

در پروژه‌های صنعتی متعدد، قاب‌های فولادی مجهز به مهاربند ضربدری تحت زلزله‌های واقعی، کاهش قابل توجهی در میزان آسیب دیدگی و تغییر شکل نشان داده‌اند. به عنوان مثال، در یکی از سازه‌های چند طبقه صنعتی، استفاده از مهاربند ضربدری باعث کاهش حدود 30 درصدی جابجایی‌های جانبی نسبت به قاب بدون مهاربند شد. این موفقیت نمایانگر اهمیت طراحی دقیق و بهره‌گیری از نرم‌افزارهای تخصصی مانند سازه نگار رایان سازه است که تحلیل‌های پیشرفته را بر اساس استانداردهای ملی تسهیل می‌کند.

توانمندی نرم‌افزار سازه نگار در طراحی مهاربند همگرا ضربدری

نرم‌افزار سازه نگار شرکت رایان سازه، با بهره‌گیری از الگوریتم‌های پیشرفته و مدل‌سازی سه‌بعدی دقیق، به مهندسین امکان می‌دهد طراحی مهاربند همگرا ضربدری را با دقت بالا و بر اساس آیین‌نامه ۲۸۰۰ انجام دهند. این نرم‌افزار علاوه بر تحلیل ظرفیت کششی و فشاری مهاربندها، توانایی شبیه‌سازی رفتاری غیرخطی در برابر بارهای لرزه‌ای را دارد که سبب ارائه راهکارهای بهینه در تقویت و اجرای سازه می‌شود.

مزیت‌های تحلیل جامع و خودکار در سازه نگار

بهره‌گیری از سازه نگار باعث سرعت بخشیدن به فرآیند تحلیل و کاهش خطاهای انسانی می‌شود. نرم‌افزار قادر است ضمن بررسی دقیق اتصالات جوشی و پیچی، ضوابط اجرایی را به صورت خودکار کنترل کند و گزارش‌های کامل را در اختیار مهندس قرار دهد. همچنین امکان ترسیم سه‌بعدی مهاربندها و خروجی قابل ارسال به نرم‌افزارهای معتبر مانند XSteel، فرآیند طراحی و اجرای نقشه‌ها را تسهیل کرده و کیفیت نهایی سازه را تضمین می‌کند.

کمک به بهینه‌سازی طراحی و کاهش هزینه‌ها

سازه نگار با ارائه تحلیل‌های دقیق استحکام و سختی مهاربندها، امکان انتخاب بهینه مقاطع و جزئیات اتصالات را می‌دهد تا ضمن تأمین ایمنی سازه، مصرف مصالح کاهش یابد. همچنین نرم‌افزار توانمندی بررسی حالت‌های مختلف بارگذاری و شرایط محیطی را دارد که در نهایت به طراحی اقتصادی‌تر و مقاوم‌تر منجر می‌شود. این ویژگی‌ها به خصوص در پروژه‌های بزرگ و حساس، نقش کلیدی در موفقیت اجرا دارد.

پشتیبانی از فرآیندهای اجرایی و کنترل کیفیت

علاوه بر طراحی، نرم‌افزار سازه نگار امکاناتی برای مستندسازی کامل و مدیریت پروژه فراهم می‌کند. گزارش‌های تحلیل شامل جزئیات اتصالات، مقاطع و المان‌های مهاربندی، نقشه‌های اجرایی و دستورالعمل نصب به مهندسان و مجریان ارائه می‌شود. این امر موجب افزایش هماهنگی بین تیم‌های طراحی و اجرایی و کاهش خطاهای اجرایی در مهاربندهای همگرا ضربدری می‌گردد.

جمع‌بندی نهایی

همانطور که بررسی شد، مهاربند ضربدری همگرا یکی از کارآمدترین سیستم‌های مقاوم در برابر بارهای جانبی در سازه‌های فولادی است. این مهاربند با افزایش قابل توجه سختی و پایداری سازه، توانایی بی‌نظیری در جذب انرژی لرزه‌ای و توزیع متقارن نیروها دارد. عملکرد دوگانه‌ی کششی و فشاری اعضای آن در مواجهه با زلزله، به کاهش جابجایی‌های جانبی و جلوگیری از آسیب‌های سازه‌ای منجر می‌شود، که ایمنی کلی ساختمان را به طرز چشمگیری افزایش می‌دهد.

با وجود برخی ملاحظات معماری و نکات اجرایی که باید با دقت مورد توجه قرار گیرند، مزایای مهاربند ضربدری در پایداری لرزه‌ای، آن را به گزینه‌ای مطلوب و اقتصادی برای پروژه‌های حساس تبدیل کرده است. اهمیت طراحی دقیق و منطبق با آیین‌نامه‌های ملی و بین‌المللی با بهره‌گیری از نرم‌افزارهای تخصصی مانند «سازه نگار» شرکت رایان سازه، در بهینه‌سازی عملکرد این مهاربندها حیاتی است. این نرم‌افزار با قابلیت‌های تحلیل غیرخطی و کنترل خودکار ضوابط اجرایی، تضمین‌کننده کیفیت و ایمنی در بلندمدت خواهد بود.
